Le circuit électrique simple |
1- تركيب دارة كهربائية بسيطة
1-1
وصف المصباح|
يتكون المصباح أساسا من : - سليك من التنغستينTungstene - حبابة زجاجية فارغة من الهواء لتفادي احتراق السليك. - ساقان فلزيتان . - قعيرة. - عقب. تكون القعيرة والعقب مربطي المصباح لذلك نسميه ثنائي قطب Dipôle
|
|
وصف العمود-2- 1
العمود ثنائي قطب له مربطان :
* مربط يحمل علامة +، يسمى قطبا موجبا pole positif .
* مربط يحمل علامة - ، يسمى قطبا سالبا pole négatif.
3- 1تغذية مصباح بواسطةعمود :
|
|
 |
يتوهج المصباح عند تماس مربطيه (القعيرة والعقب) مباشرة مع قطبي العمود ،أو عند اتصالهم بواسطة أسلاك الربط أو التوصيل. في هذه الحالة نقول أننا أنجزنا دارة كهربائية بسيطة.
|
4- 1دور العمود :
ينتج العمود التيار الكهربائي،لذلك يسمى مولدا Générateur .
يمر التيار الكهربائي الذي ينتجه المولد في سليك التنغستين فيتوهج، ويضئ بذلك المصباح.
المصباح لا ينتج تيارا كهربائيا ،لذلك يسمى مستقبلا Récepteur .
ملحوظة
.interrupteurللتحكم في الدارة الكهربائية، نستعمل قاطع التيار
- عندما تكون الدارة الكهربائية مغلقة،يمر فيها تيار كهربائي فيتوهج المصباح.
- عندما تكون الدارة الكهربائية مفتوحة،لا يمر فيها تيار كهربائي وبالتالي لا يتوهج المصباح.
2- تمثيل الدارة الكهربائية
.
2-1 التبيانة الكهربائية Schéma électrique

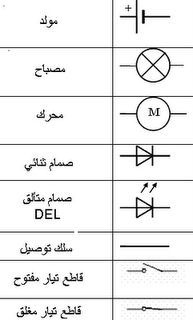

التبيانة الكهربائية تمثيل مبسط لعناصر الدارة الكهربائيةباستعمال الرموز الإصطلاحية لمكوناتها. ويتضمن الجدول أسفله بعض الرموز.
2-2 تمثيل دارة كهربائية.
|
|

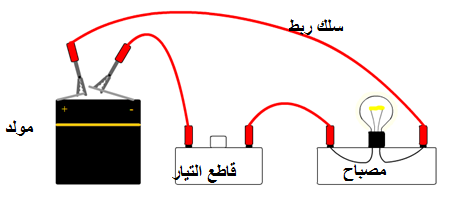

دارة كهربائية مغلقة |
|
|
دارة كهربائية مفتوحة |
